Handmatig de lint- en mediasensoren kalibreren op ZT410- en ZT420-printers

Deze handleiding laat zien hoe je een Zebra sticker/label printer kalibreert als je een nieuw mediatype gaat gebruiken. Onderstaand staan de stappen uitgeschreven, via deze link kan je ook een video bekijken: Zebra ZT400 Series: How-to Manually Calibrate | Zebra

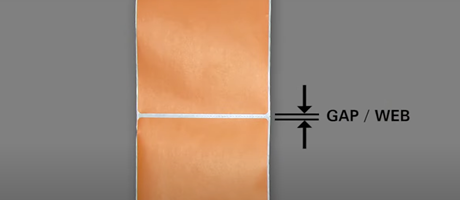

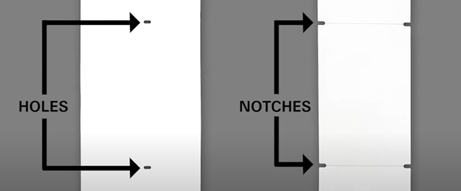

Er zijn verschillende types media/stickers. Zie onderstaand de verschillen.

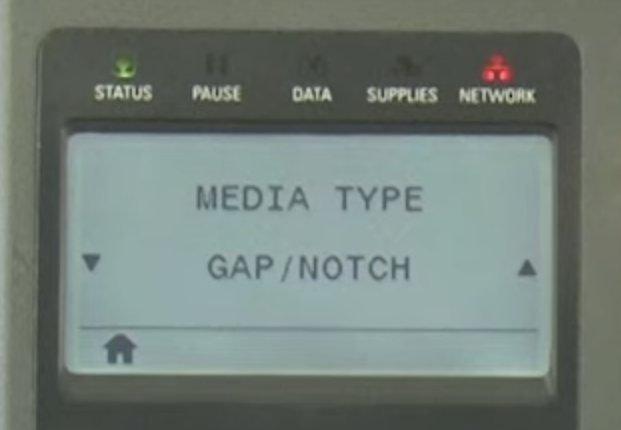

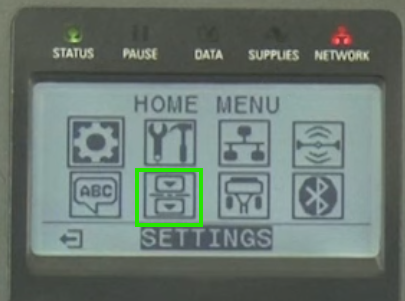

Bij instellingen -> Media Type kan je kiezen om welk soort stickers het gaat. Er zijn drie keuzes:

1. Continuous
   1. Stickers zonder onderbreking
2. Gap/Notch
   1. Stickers met een opening, zie bovenstaande voorbeelden
3. Mark
   1. Stickers met een markering

Als je stickers hebt met een Gap/Notch dan moet je de sensor instellingen aanpassen naar transmissive. Als het om stickers gaat met markeringen dan moet het zijn reflective.

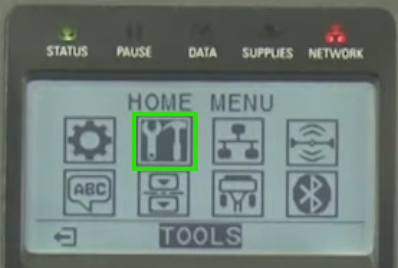

Nu kan je de sticker en het lint plaatsen. Het is belangrijk dat de sensor (het rode lampje) door het gat schijnt. Als je het lint en de stickers geplaatst hebt kan je starten met kalibreren. Dit doe je door naar het icoontje hier rechts te gaan. Vervolgens ga je naar Media/Ribbon CAL -> Klik dan op start.

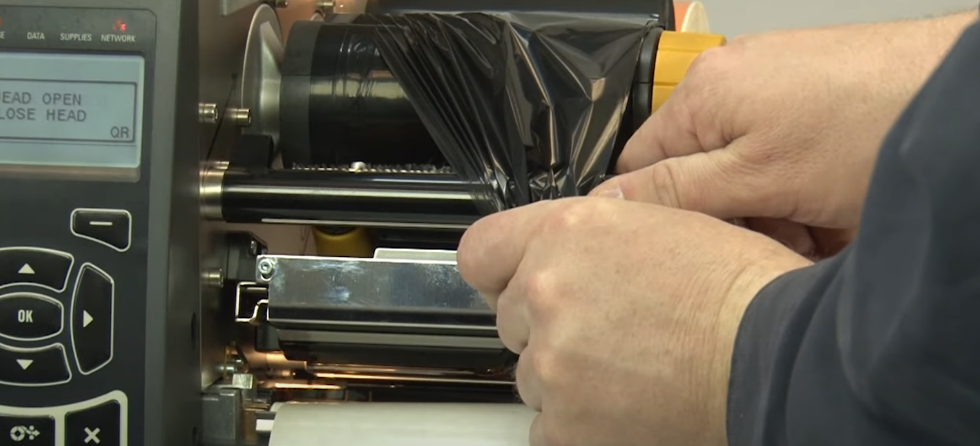

In het geval van stickers met een gap verwijder je de eerste paar stickers en rol je de rol terug op totdat de sensor op een leeg stuk vel zit. Trek vervolgens het lint naar de rechterkant. Sluit de printkop. Druk vervolgens op de pause knop om door te gaan.

Als de printer de stappen heeft geleerd komt RELOAD ALL CONTINUE in beeld. Vervolgens open je de print head weer en zorg je ervoor dat het lint weer goed zit. Als je alles weer goed hebt gezet kan je de print head weer sluiten en weer op de pause knop drukken om door te gaan. De printer gaat dan weer kalibreren.

Je kan het daarna ook nog testen door op de FEED knop te drukken, het aantal stickers die er dan uitkomen kan je ook nog aanpasen in de instellingen.
